ПРИМЕР ЗАКАЗА 1

Регулятор давления прямого действия «до себя» условным диаметром 25 мм, с пропускной способностью 6,3 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 2.3 (1,4 - 15,8 бар).
RUSTERM RP-S-2.3-25-6,3

RUSTERM RP-S-X1-X2-X3-X4
где:
RUSTERM RP-S – обозначение регулятора давления «до себя»;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывется, 2,5 МПа - указывается значение 25).

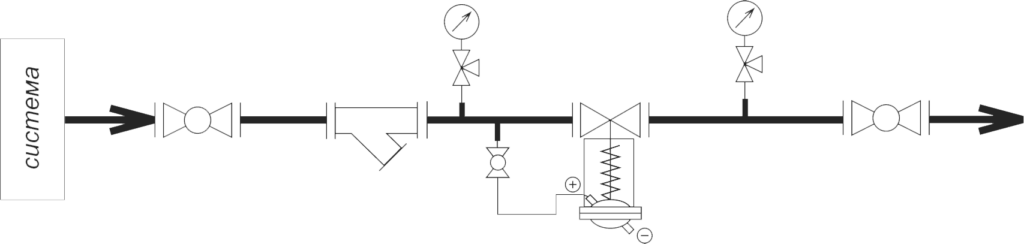

Требуется подобрать регулятор давления «перепуска» для обеспечения перепада давления на байпасной линии насоса  ΔPув = 2,2 бар.

Расход сетевого теплоносителя – G=9 м³/ч, температура – T2=70°С.

Давление перед регулятором 5,7 бар.

В соответствии с Методикой подбора регуляторов давления прямого действия:

1. По формуле (2) определяем минимальный условный диаметр клапана:

Dу = 18,8*√(G / V) = 18,8*√(9 / 3) = 32,6 мм

Скорость в выходном сечении V регулятора выбираем равной максимально рекомендуемой (3 м/с) для регуляторов в ИТП в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ООО «РУСТЕРМ» в ИТП/ЦТП.

2. По формуле (6) определяем расчетный перепад давления на регуляторе.

∆P = Pув – P2 = 4,7-2,5 = 2,2 бар.

      3. По формуле (3) определяем требуемую пропускную способность клапана:

Kv = kзап1 G / √ΔP = 1,2 * 9 / √2,2 = 7,3 м³/ч.

     4. Из таблицы (вкладка "Технические характеристики") выбираем регулятор давления «до себя» RP-S с ближайшим большим условным диаметром Dу и ближайшей большей условной пропускной способностью Kvs:

Dу = 40 мм, Кvs = 10 м³/ч.

     5. По формуле (7) определяем фактический перепад на полностью открытом клапане при максимальном расходе 9 м³/ч.

ΔPф = (G / Kvs)² = (9 / 10)² = 0,81 бар.

     6. Из таблицы (вкладка "Технические характеристики") для P = 4,7 бар, выбираем исполнение диапазона настройки регулятора 2,2 (0,9 - 1,0 бар).

     7. Определяем по формуле (9) и значению Рнас для температуры теплоносителя 70°С максимальный перепад давления, который может на себе «погасить» регулятор:

ΔPпред = Z*(Pвх – Pнас) = 0,55*(4,7 – (–0,69)) = 2,96 бар.

     8. Так как расчетный перепад давления на регуляторе ∆P = 2,2 < ΔPпред = 2,96 бар, то регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.

     9. Номенклатура для заказа: RP-S-2.2-40-10.

Где RUSTERM RP-S-X1-X2-X3

RUSTERM RP-S обозначение регулятора давления «до себя»;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывется, 2,5 МПа - указывается значение 25).
