Регулятор перепада давления представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.
Регулятор перепада давления прямого действия RP предназначен для автоматического поддержания перепада давления на регулируемом участке трубопровода (между подающим и обратным трубопроводом) в контурах отопления, горячего водоснабжения, вентиляции в тепловых пунктах объектов теплоснабжения.
Установка регулятора перепада давления в ИТП предотвращает гидравлические удары, способствует снижению шумовых эффектов на регулирующем клапане и повышению его ресурса работоспособности.
В ИТП регулятор перепада давления устанавливается:

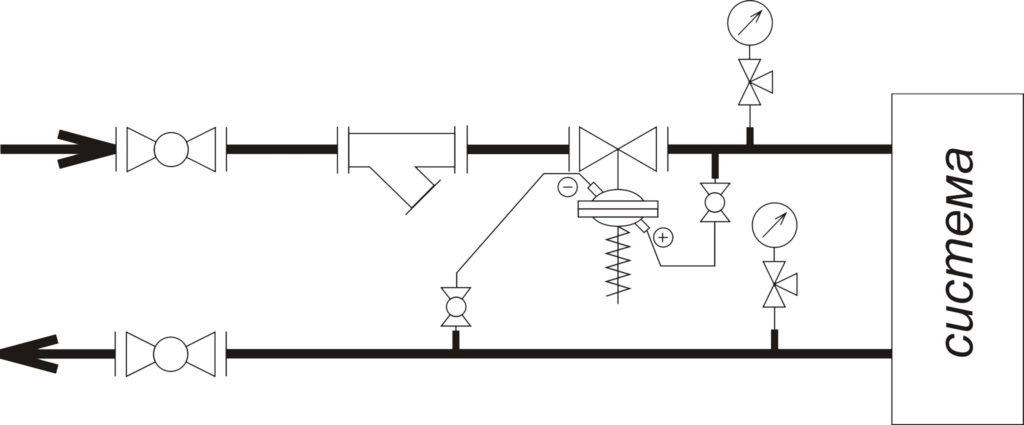

- на подающем или обратном трубопроводе на вводе тепловой сети – общий для всех систем;
- на подающем или обратном трубопроводе греющего контура каждой системы отдельно.
Не работают при отсутствии расхода и в тупиковых схемах.
Устройство регулятора перепада давления

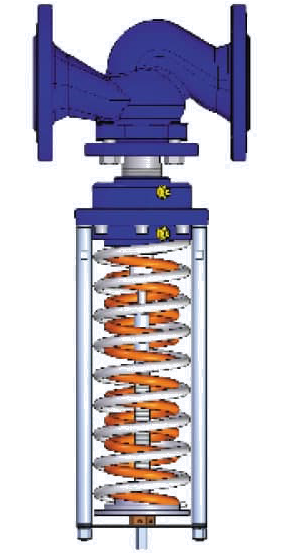

Общая конструкция регулятора перепада давления состоит из:

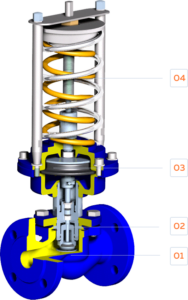

01 – корпус клапана
02 – плунжер клапана
03 – мембранная камера исполнительного механизма
04 – исполнительный механизм-устройство, задающее необходимое давление (задатчик)
| Наименование параметров, единицы измерения | Значения параметров | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Максимальная условная пропускная способность Kvs, м³/час | 0.25 0.4 0.63 1.0 1.6 2.5 4.0 | 2.5 4.0 6.3 8.0 | 4.0 6.3 8.0 10 | 6.3 10 12.5 16 | 10 16 20 25 | 16 20 25 32 | 25 32 40 50 | 32 40 63 80 100 | 63 80 100 125 160 | 100 125 160 200 | 160 200 250 300 | 250 300 360 450 500 560 630 |
| Коэффициент начала кавитации Z | 0,6 | 0,55 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | ||||
| Номинальное давление PN, бар (МПа) | 16 (1,6), 25 (2,5)* | |||||||||||
| Рабочая среда | вода, этиленгликоль и пропиленгликоль (концентрация до 65%) | |||||||||||
| Температура рабочей среды Т, °С | вода и гликоли - +5... +150 | |||||||||||
| Тип присоединения | фланцевый | |||||||||||
| Исполнение диапазона настройки регулятора, бар (МПа) | 0.1 | 0,08…0,9 (0,008…0,09) - оранжевая пружина | ||||||||||
| 1.1 | 0,16…1,8 (0,016…0,18) - оранжевая пружина | |||||||||||
| 1.2 | 0,24...3,0 (0,024…0,30) - серая пружина | |||||||||||
| 1.3 | 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина | |||||||||||
| 2.1 | 0,5...5,8 (0,05…0,58) - красная пружина | |||||||||||
| 2.2 | 0,9...10,0 (0,09…1,0) - желтая пружина | |||||||||||
| 2.3 | 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина | |||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более | 6 | |||||||||||
| Относительная протечка, % от Kvs, не более | 0,05 - для жидкости 0,5 - для газа | |||||||||||
| Материалы: | |
|---|---|
| корпус | чугун |
| крышка | сталь 20 |
| шток | нержавеющая сталь 40X13 |
| седло | нержавеющая сталь 40X13 |
| плунжер | нержавеющая сталь 40X13 |
| сменный блок уплотнения штока | направляющие – PTFE, прокладки – EPDM |
| уплотнение в затворе | "металл по металлу" |
| мембрана | EPDM на тканевой основе |
| Наименование параметров | Значения параметров | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| Высота Н1, мм | 355 | 355.5 | 360 | 370 | 370 | 380 | 505 | 510 | 562.5 | 655 | 680 | 690 |
| Высота Н*, мм, не более | 405 | 410 | 415 | 440 | 445 | 465 | 600 | 610 | 672.5 | 780 | 825 | 860 |
| Масса (стандартное исполнение), кг, не более | 12 | 12.5 | 13.5 | 15 | 17 | 20 | 25 | 31 | 45 | 55 | 70 | 115 |
| Масса (исполнение 0.1), кг, не более | 16 | 16.5 | 17.5 | 19 | 21 | 24 | 29 | 35 | 49 | 60 | 75 | 120 |
* Для диаметров 15-150 исполнения 0.1 высота увеличивается на 80 мм. Для диаметра 200 исполнения 0.1 высота увеличивается на 110 мм.
Установка регулятора перепада давления RP

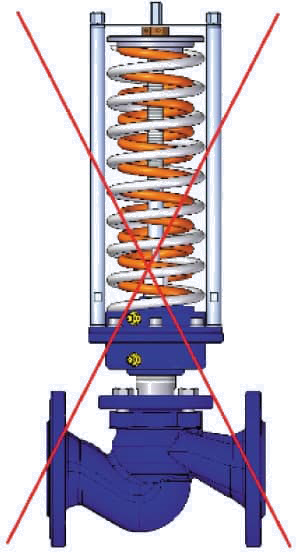

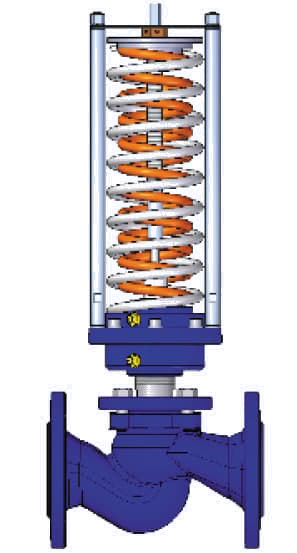

Монтажные положения регулятора на трубопроводе при температуре среды
до 100°C.
Прямолинейные участки до и после регулятора не требуются.

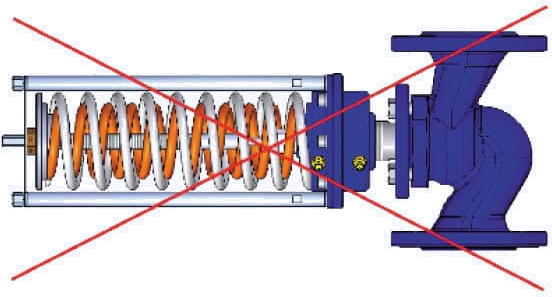

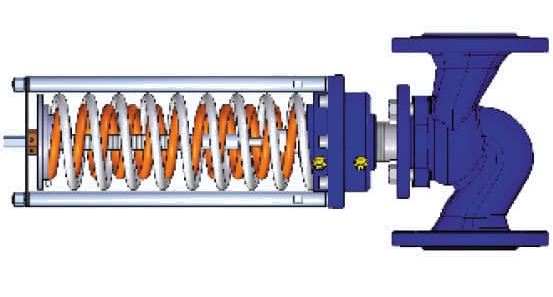

Монтажные положения регулятора на трубопроводе при температуре среды свыше 100°C.
Прямолинейные участки до и после регулятора не требуются.

В соответствии с Методикой подбора регуляторов давления прямого действия:
- По формуле (2) определяем минимальный условный диаметр регулятора:
Dу = 18,8*√(G/V) = 18,8*√(10 / 3) = 34,3 мм
Скорость в выходном сечении V регулятора выбираем равной максимально рекомендуемой (3 м/с) для регулирующей арматуры в ИТП в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ООО "РУСТЕРМ" в ИТП/ЦТП.
- По формуле (8) определяем перепад давления на регулируемом участке.
∆Pру = ∆Pф / kзап2 + ∆Pру1 = 0,39 / 0,7 + 0,2 = 0,76 бар.
- По формуле (4) определяем расчетный перепад давления на регуляторе.
∆P = ∆Pсист – ∆Pру – ∆Pдоп = (6 – 3) – 0,76 – 0,1 = 2,14 бар.
где ∆Pдоп = 0,1 бар – потери давления в трубопроводах, арматуре и оборудовании вне регулируемого участка системы теплопотребления, бар.
- По формуле (3) определяем требуемую пропускную способность регулятора:
Kv = kзап1*G / √ΔP = 1,2 * 10 / √2,14 = 8,2 м³/ч.
- Из таблицы (вкладка "Технические характеристики") выбираем регулятор перепада давления RP с ближайшим большим условным диаметром Dу и ближайшей большей условной пропускной способностью Kvs: Dу = 40 мм, Кvs = 10 м³/ч.
- По формуле (7) определяем фактический перепад на полностью открытом регуляторе при максимальном расходе 10 м³/ч.
ΔPф = (G / Kvs)² = (10 / 10)² = 1,0 бар.
- Из таблицы (вкладка "Технические характеристики") для ∆Pру = 0,76 бар, выбираем исполнение диапазона настройки регулятора
1.1 (0,16 - 1,8 бар).
- Определяем давление на входе в регулятор.
Pвх = P1 – Pру = 6 – 0,76 =5,24 бар.
- Определяем по формуле (9) и значению Рнас для температуры теплоносителя 70°С максимальный перепад давлений, который может на себе «погасить» регулятор:
ΔPпред = Z*(Pвх – Pнас) = 0,55*(6,24 – (–0,69))=3,81 бар.
- Так как расчетный перепад давления на регуляторе ∆P = 2,14 <ΔPпред = 3,81 бар, то регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.
- Номенклатура для заказа: RUSTERM RP-1.1-40-10
Где RUSTERM RP-X1-X2-X3
RUSTERM RP - Условное обозначение регулятора перепада давления
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывется, 2,5 МПа - указывается значение 25).
Регулятор перепада давления прямого действия условным диаметром 40 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 1.1 (0,16 – 1,8 бар).
RP-1.1-40-16
- медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
- медная импульсная трубка Ду 6х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 2 шт;
для DN 125-200:
- медная импульсная трубка Ду 10х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М14х1,5) – 1 шт;
- медная импульсная трубка Ду 10х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М14х1,5)– 1 шт;
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 2 шт;
Широкий диапазон Kvs на каждый диаметр
Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана)
7 вариантов диапазона настройки регуляторов (от 0,08 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия
Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана)
Комплектная поставка (поставляется комплектом с импульсными трубками)
Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика)
-
