Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Рабочая среда – перегретая вода и пар температурой до +220 ^оС.

RUSTERM

Двухходовые регулирующие клапаны RUSTERM RTRD-S для пара

RUSTERM

Двухходовые регулирующие клапаны RUSTERM RTRD-S для пара

RUSTERM

Двухходовые регулирующие клапаны RUSTERM RTRD-S для пара

Устройство клапана RUSTERM RTRD-S для пара

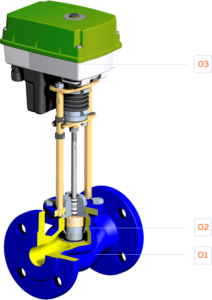

Общая конструкция двухходового регулирующего клапана состоит из трех главных элементов:

01 – корпус клапана

02 – плунжер клапана

03 – привод

Технические характеристики

Габаритные размеры

Монтажные положения

Пример заказа

Пример подбора

Преимущества

Технические характеристики

Наименование параметров, единицы измерения	Значения параметров
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150
Условная пропускная способность Kvs, м³/час	0.16 0.25 0.4 0.63 1.0 1.6 2.5 4.0	1.6 2.5 4.0 6.3	2.5 4.0 6.3 8.0 10	6.3 8 10 12.5 16	10 16 20 25	10 16 25 32 40	25 40 63	40 63 80 100	63 80 100 125 160	100 125 160 200 250	100 160 200 250 300
Рабочая характеристика	Линейная составляющая
Номинальное давление PN, бар (МПа)	16 (1,6), 25 (2,5)*
Ход штока, мм	10	16	20	22	25		32		40	50	60
Тип присоединения	фланцевый
Рабочая среда	перегретая вода, пар
Температура рабочей среды T, °С	до + 220 °С
Относительная протечка, % от Kvs, не более	0,01-для жидкости 0,1-для газа

*поставляется по спецзаказу

Материалы:
корпус	чугун
крышка	сталь 20
шток	нержавеющая сталь 40X13
седло	нержавеющая сталь 40X13
плунжер	нержавеющая сталь 40X13
сменный блок уплотнения штока	направляющие – PTFE; прокладки – высокотемпературный EPDM E90SR
уплотнение в затворе	"металл по металлу"

Габаритные размеры

Наименование параметров	Значения параметров
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150
Длина L, мм	130	150	160	180	200	230	290	310	350	400	480
Высота Н1, мм	47,5	52,5	57,5	70	75	82,5	92,5	100	110	125	142,5
ВЫСОТА КЛАПАНА Н:
c электроприводом TSL-1600, мм, не более	305		313	323	332	337
c электроприводом TSL-2200, мм, не более							395	408	445
c электроприводом TSL-3000, мм, не более										535	565
c электроприводом TW500, мм, не более	310		313	322	336
c электроприводом TW1001, мм, не более	330		333	342	356		385	398	435
с электроприводом TW3000, мм, не более										498	525

Наименование параметров	Значения параметров
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150
МАССА КЛАПАНА:
c электроприводом TSL-1600, мм, не более	6,2	7,7	8,2	11,2	13,2	15,2
c электроприводом TSL-2200, мм, не более							24,5	32,5	39,5
c электроприводом TSL-3000, мм, не более										54,3	72,3
c электроприводом TW500, мм, не более	6,7	8,2	8,7	11,7	13,7	15,7
c электроприводом TW1001, мм, не более	6,7	8,2	8,7	11,7	13,7	15,7	24,5	32,5	39,5
с электроприводом TW3000, мм, не более										53	71,3

Монтажные положения

Монтажные положения высокотемпературного регулирующего двухходового клапана RUSTERM RTRD-S

Прямолинейные участки до и после клапана не требуются.

Пример заказа

ПРИМЕР ЗАКАЗА 1

Клапан проходной седельный регулирующий фланцевый высокотемпературный с условным диаметром 50 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды +220 °С, рабочим давлением 1,6 МПа, оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
RUSTERM RTRD-S-50-16-101

RUSTERM RTRD-S-X1-X2-X3-X4
где:
RUSTERM RTRD-S – Условное обозначение регулирующего клапана на пар;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).

Пример подбора

В соответствии с Методикой подбора регулирующих клапанов для паровых систем теплопотребления

Температуру насыщенного пара определяем по формуле (1):

Т1 = 100*(p1 + 1)^0,25 = 100*(6 + 1)^0,25 = 163°С.

Так как температура насыщенного пара более +150°С, то подбираем высокотемпературное исполнение двухходового регулирующего клапана RTRD-S.

Проверяем режим движения потока пара:

(p1 – p2) = 3 бар ≤ 0,5 (p1 +1) = 3,5 бар - режим докритический, следовательно требуемая пропуская способность клапана определяется по формуле (2):

Скорость в выходном сечении выбирается из условия обеспечения малошумной работы регулирующей арматуры: для насыщенного пара – 40 м/с. По формуле (4) определяем минимальный условный диаметр регулирующего клапана:

Из таблицы (вкладка «Технические характеристики») выбираем регулирующий клапан RTRD-S с ближайшим большим условным диаметром Dу и ближайшей большей условной пропускной способностью Kvs:

Dу = 65 мм, Кvs = 25 м³/ч.

Из таблицы (вкладка «Применяемые приводы») выбираем электропривод TSL -2200-40-1-230-IP67 (тип привода 110).

Номенклатура для заказа: TRV-T-65-25-110.

Так как допускается применять паровые клапаны с диаметром меньше Dу, но не более, чем на один типоразмер, то так же можно выбрать клапан со следующими параметрами: Dу = 50 мм, Кvs = 16 м³/ч (выбор этого типоразмера клапана в данном случае более предпочтителен, так как требуемая пропускная способность клапана Kv наиболее точно соответствует принятой условной пропускной способности Kvs).
Номенклатура для заказа: RTRD-S-50-16-101.

Где RUSTERM RTRD-S-X1-X2-X3

RUSTERM RTRD-S - Условное обозначение клапана регулирующего
X1 - Условный диаметр DN
X2 - Условная пропускная способность Kvs
X 3 - Маркировка типа привода от (1 до 101R).
