Клапаны трехходовые смесительные регулирующие применяются в качестве исполнительных устройств в системах отопления, охлаждения, кондиционирования, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

При необходимости может использоваться как клапан – разделитель потока. При этом входом клапана становиться порт АВ, а выходы порты А и В.

RUSTERM

Трехходовые регулирующие клапаны RUSTERM RTRD-3

RUSTERM

Трехходовые регулирующие клапаны RUSTERM RTRD-3

Устройство клапана RUSTERM RTRD-3

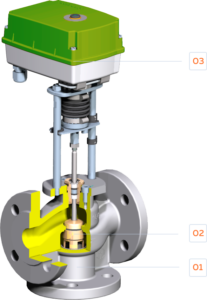

Общая конcтрукция трехходового регулирующего клапана состоит из трех главных элементов:

01 – корпус клапана

02 – плунжер клапана

03 – привод

Технические характеристики

Габаритные размеры

Монтажные положения

Пример заказа

Пример подбора

Преимущества

Технические характеристики

Наименование параметров, единицы измерения	Значения параметров
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150	200**
Максимальная условная пропускная способность Kvs, м³/час	0.63 1.25 1.6 2.5 4.0	4.0 5.0 6.3	6.3 8.0 10	10 12.5 16	16 20 25	25 31.5 40	50 63	80 100	125 160	250	315 350	520
Пропускная характеристика	A - AB, равнопроцентная; B - AB, линейная
Номинальное давление PN, бар (МПа)	16 (1,6)
Ход штока, мм	14						30			40/50*		40
Тип присоединения	фланцевый
Рабочая среда	вода, этиленгликоль, пропиленгликоль (концентрация до 65%)
Температура рабочей среды T, °С	+5...+150
Относительная протечка, % от Kvs, не более	0,01%

* в зависимости от комплектации клапана

** поставляется по спецзапросу

Материалы:
корпус	чугун
крышка	сталь 20
шток	коррозионностойкая сталь ГОСТ 5632
седло	коррозионностойкая сталь ГОСТ 5632
плунжер	латунь CW614N
сменный блок уплотнения штока	прокладки - EPDM, направляющие - PTFE
уплотнение в затворе	"металл по металлу"

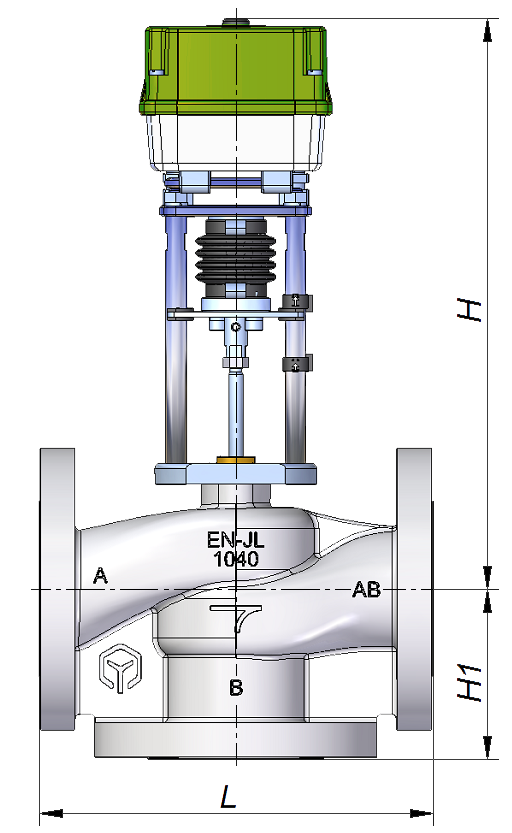

Габаритные размеры

Наименование параметров	Значения параметров
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Длина L, мм	130	150	160	180	200	230	290	310	350	400	480	500
Высота Н1, мм	65	70	75	95	100	100	120	130	150	240	270	315
ВЫСОТА КЛАПАНА Н:
c электроприводом TSL-1600, мм, не более	300	305	310	310	320	320
c электроприводом TSL-2200, мм, не более					360	360	400	410	420
c электроприводом TSL-3000, мм, не более										515	530
c электроприводом TSL-6000, мм, не более										515	530	545
c электроприводом TW 1001, мм, не более	330	340	345	347	355
c электроприводом TW 3000, мм, не более					365	365	410	415	430	442	456
с электроприводом TW 5000, мм, не более												490

Наименование параметров	Значения параметров
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
МАССА КЛАПАНА:
c электроприводом TSL-1600, мм, не более	6,3	7,2	8,2	10,8	12,3	14,8
c электроприводом TSL-2200, мм, не более					12,8	15,3	25	33	40
c электроприводом TSL-3000, мм, не более										66,5	85,5
c электроприводом TSL-6000, мм, не более										67,5	86,5	133,5
c электроприводом TW 1001, мм, не более	6,8	7,7	8,7	11,3	12,8
c электроприводом TW 3000, мм, не более					13,3	15,8	25,5	33,5	40,5	66,8	85,8
с электроприводом TW 5000, мм, не более												132.8

Монтажные положения

Монтажные положения регулирующего клапана с приводом.

Прямолинейные участки до и после клапана не требуются.

Пример заказа

ПРИМЕР ЗАКАЗА 1

Клапан трехходовой седельный регулирующий фланцевый с условным диаметром 32 мм, с пропускной
способностью 16 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа,
оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
RUSTERM RTRD-3-32-16-101

RUSTERM RTRD-3-X1-X2-X3-X4
где:
RUSTERM RTRD-3 – Условное обозначение трехходового регулирующего клапана;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).

Пример подбора

Требуется подобрать трехходовой смесительный регулирующий клапан с электрическим приводом для регулирования температуры в контуре зависимой системы отопления ИТП.

Расход сетевого теплоносителя: G = 8 м³/ч.

Давление перед трехходовым смесительным регулирующим клапаном по условию схемного решения (порт А): Pвх = 5 бар.

В схемном решении присутствует равенство температурных графиков (90°С / 70°С) сетевого контура и контура системы теплопотребления – по этой причине выбран трехходовой смесительный регулирующий клапан с электрическим приводом.

Потери давления в системе отопления составляют ΔPот = 0,25 бар.

В соответствии с Методикой подбора регулирующих клапанов:

1. По формуле (2) определяем минимальный условный диаметр клапана:
Dу = 18,8*√(G/V) = 18,8*√(8 / 3) = 30,7 мм
Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ООО "РУСТЕРМ" в ИТП/ЦТП.
1. По формуле (3) определяем требуемую пропускную способность клапана:
Kv= kзап1*G/√ΔP = 1 * 8 / √0,25 = 16,0 м³/ч.
Перепад давления на клапане ΔP выбираем равный перепаду давления в контуре системе отопления в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ООО "РУСТЕРМ" в ИТП/ЦТП.
1. Из таблицы (раздел "Технические характеристики") выбираем трехходовой клапан RTRD-3 с ближайшим большим условным диаметром и
ближайшей меньшей условной пропускной способностью Kvs:
Dу = 32 мм, Кvs = 16 м³/ч.
1. По формуле (7) определяем фактический перепад на полностью открытом клапане (порт А в порт АВ) при максимальном расходе 8 м³/ч.
ΔPф = (G/Kvs)² = (8 / 16)² = 0,25 бар.
1. Давление за трехходовым полностью открытом регулирующим клапаном при заданном расходе 8 м³/ч будет составлять
5,0 – 0,25 = 4,75 бар.
∆Pру = ∆Pф / kзап2 = 0,25 / 0,7 = 0,36 бар.
1. По формуле (8) определяем перепад давления на регулируемом участке.
1. Из таблицы (раздел "Технические характеристики") выбираем электропривод TSL-1600-25-1-230-IP67 (тип электропривода 101).
2. Номенклатура для заказа: RTRD-3-32-16-101

Где RUSTERM RTRD-3-X1-X2-X3

RUSTERM RTRD-3 - Условное обозначение трехходового клапана
X1 - Условный диаметр DN
X2 - Условная пропускная способность Kvs
X 3 - Маркировка типа привода от (1 до 101R).
