Насос «сухой» установки HPH
Горизонтальный центробежный насос
HPH
Горизонтальный центробежный насос со спиральным корпусом, имеющим поперечный разъем, в процессной конструкции, с расположенными на уровне оси насоса опорными лапами, с радиальным рабочим колесом, однопоточный, одноступенчатый. Возможна сертификация по типовому ряду органом технического надзора TÜV в соответствии с Техническими условиями на сосуды, работающие под давлением (TRD). Исполнение по ATEX.
Основные области применения:
- Перекачивание горячей воды в установках высокого давления
- Питание котлов
- Перекачивание конденсата
- Выработка воды под давлением для прессовых, окорочных установок и установок удаления окалины

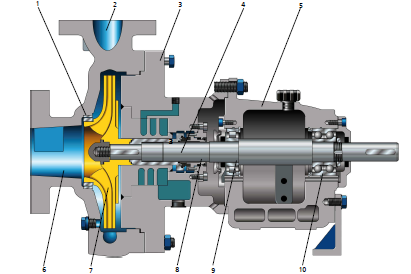

1 | Дросселирующая щель | 2 | Напорный патрубок |
3 | Поддон корпуса подшипника | 4 | Вал |
5 | Корпус подшипника | 6 | Всасывающий патрубок |
7 | Рабочее колесо | 8 | Уплотнение вала |
9 | Подшипник качения | 10 | Подшипник качения |
Принцип работы:
Перекачиваемая среда поступает в насос через всасывающий патрубок (6) параллельно оси и ускоряется наружу вращающимся рабочим колесом (7). В отводе корпуса насоса кинетическая энергия перекачиваемой среды преобразуется в энергию давления и перекачиваемая среда направляется в напорный патрубок (2), через который она выходит из насоса. Перетоку перекачиваемой среды из корпуса во всасывающий патрубок препятствует дросселирующая щель (1). Проточная часть насоса с обратной стороны рабочего колеса ограничена охлаждаемым фонарем подшипникового кронштейна (3), через который проходит вал (4). Место прохода вала через фонарь уплотнено от внешней среды с помощью уплотнения вала (8). Вал установлен в подшипниках качения (9 и 10), которые расположены в подшипниковом кронштейне (5), соединенном с корпусом насоса и/или фонарем подшипникового кронштейна.
Максимальные характеристики:
| Параметр | Характеристика |
|---|---|
| Максимальная подача | 1900 m3/h |
| Максимальный напор | 225 m |
| Максимальное допустимое рабочее давление | 110 bar |
| Максимальная допустимая температура среды | 320 °C |
Преимущества:
- Высокая эксплуатационная надежность
- Компенсация осевого усилия разгрузочной шайбой
- Подгонка корпуса насоса под упругую линию ротора при прогибе
- Промежуточный отбор
- Отбор одного или нескольких частичных потоков питательной воды для использования в других целях на электростанции
- Удобство обслуживания
- Простое техническое обслуживание изнашивающихся деталей (подшипников, уплотнений, разгрузочных устройств)
- Металлическое уплотнение корпуса («металл по металлу»)
- Долгий срок службы
- Предотвращение кавитационного износа насоса благодаря оптимизированному потоку на входе
- Опция Straight-Shaft-Design (промежуточная опора) для повышенной эксплуатационной надежности при частом изменении нагрузки
- Сниженные расходы на энергоснабжение
- Нет необходимости в нагреве насоса
- Возможность комбинирования более чем 100 вариантов рабочих колес / направляющих аппаратов с оптимальной эффективностью.
- Низкие инвестиционные затраты
- Доступный по запросу двухпоточный вход (во многих случаях не требуется бустерный насос)
| Параметр | Характеристика |
|---|---|
| Назначение | Перекачивание |
| Тип соединения | Фланец |
| Концепция привода | Двиг. внутр. сгорания, Электр. привод, Турбина |
| Максимальная подача | 1900 m3/h |
| Минимальная подача | 2.5 m3/h |
| Максимальный напор | 225 m |
| Минимальный напор | 4 m |
| Частота сети | 50 Hz, 60 Hz |
| Параметр | Характеристика |
|---|---|
| Ном. напр. эл. сети | 400 V, 460 V |
| Материал корпуса | 1.4931, GP240GH+N/A216 GR WCB, 1.7706 |
| Ном. давл. Вых. | PN 100 |
| Макс.раб.давл. | 110 bar |
| Характеристика всасывания | нормальновсасывающий |
| Максимальная допустимая температура среды | 320 °C |
| Минимальная допустимая температура среды | 80 °C |
Схема установки
Цены на ремонт насосов:
Наша компания занимается капитальным ремонтом насосов данного типа, заменой комплектующих к ним и вводом в эксплуатацию после ремонта.
Ниже приведена цена на комплектующие для ремонта насоса. Пример указан для насоса KSB HPH 80-315.
Поз | Артикул | Наименование | Поз по чертежу | Ед. изм | Треб. Кол | Цена, без НДС | Комплект, без НДС |
1 | РТСПД-60734-320 | Подшипник качения | 320 | шт. | 1 | 283 561,27 | 283 561,27 |
2 | РТСПД-60734-400.01 | Уплотнение | 400.01 | шт. | 1 | 11 658,71 | 11 658,71 |
3 | РТСПД-60734-411.01 | Уплотнительное кольцо | 411.01 | шт. | 1 | 7 906,48 | 7 906,48 |
4 | РТСПД-60734-411.02 | Уплотнительное кольцо | 411.02 | шт. | 2 | 7 906,48 | 15 812,96 |
5 | РТСПД-60734-411.03 | Уплотнительное кольцо | 411.03 | шт. | 10 | 7 906,48 | 79 064,81 |
6 | РТСПД-60734-411.04 | Уплотнительное кольцо | 411.04 | шт. | 1 | 7 906,48 | 7 906,48 |
7 | РТСПД-60734-411.06 | Уплотнительное кольцо | 411.06 | шт. | 1 | 7 906,48 | 7 906,48 |
8 | РТСПД-60734-412.01 | Уплотнительное кольцо (O-Ring) | 412.01 | шт. | 1 | 51 191,12 | 51 191,12 |
9 | РТСПД-60734-412.02 | Уплотнительное кольцо (O-Ring) | 412.02 | шт. | 1 | 51 191,12 | 51 191,12 |
10 | РТСПД-60734-412.03 | Уплотнительное кольцо (O-Ring) | 412.03 | шт. | 1 | 40 202,45 | 40 202,45 |
11 | РТСПД-60734-412.04 | Уплотнительное кольцо (O-Ring) | 412.04 | шт. | 2 | 32 698,00 | 65 395,99 |
12 | РТСПД-60734-412.06 | Уплотнительное кольцо (O-Ring) | 412.06 | шт. | 8 | 51 191,12 | 409 528,94 |
13 | РТСПД-60734-412.07 | Уплотнительное кольцо (O-Ring) | 412.07 | шт. | 1 | 57 757,51 | 57 757,51 |
14 | РТСПД-60734-412.08 | Уплотнительное кольцо (O-Ring) | 412.08 | шт. | 1 | 57 757,51 | 57 757,51 |
15 | РТСПД-60734-412.09 | Уплотнительное кольцо (O-Ring) | 412.09 | шт. | 1 | 32 698,00 | 32 698,00 |
16 | РТСПД-60734-412.11 | Уплотнительное кольцо (O-Ring) | 412.11 | шт. | 1 | 32 698,00 | 32 698,00 |
17 | РТСПД-60734-412.14 | Уплотнительное кольцо (O-Ring) | 412.14 | шт. | 1 | 32 698,00 | 32 698,00 |
18 | РТСПД-60734-412.15 | Уплотнительное кольцо (O-Ring) | 412.15 | шт. | 1 | 15 544,95 | 15 544,95 |
19 | РТСПД-60734-502.01 | Щелевое кольцо | 502.01 | шт. | 2 | 331 268,17 | 662 536,34 |
20 | РТСПД-60734-502.02 | Щелевое кольцо | 502.02 | шт. | 7 | 277 664,90 | 1 943 654,33 |
21 | РТСПД-60734-525.01 | Дистанционная втулка | 525.01 | шт. | 1 | 243 224,81 | 243 224,81 |
22 | РТСПД-60734-529.01 | Втулка подшипника (подвижная) | 529.01 | шт. | 1 | 496 500,24 | 496 500,24 |
23 | РТСПД-60734-529.02 | Втулка подшипника (подвижная) | 529.02 | шт. | 1 | 496 500,24 | 496 500,24 |
24 | РТСПД-60734-529.03 | Втулка подшипника (подвижная) | 529.03 | шт. | 1 | 496 500,24 | 496 500,24 |
25 | РТСПД-60734-529.04 | Втулка подшипника (подвижная) | 529.04 | шт. | 1 | 496 500,24 | 496 500,24 |
26 | РТСПД-60734-529.05 | Втулка подшипника (подвижная) | 529.05 | шт. | 1 | 496 500,24 | 496 500,24 |
27 | РТСПД-60734-545.01 | Втулка подшипника (неподвижная) | 545.01 | шт. | 1 | 496 500,24 | 496 500,24 |
28 | РТСПД-60734-545.02 | Втулка подшипника (неподвижная) | 545.02 | шт. | 2 | 496 500,24 | 993 000,47 |
29 | РТСПД-60734-545.03 | Втулка подшипника (неподвижная) | 545.03 | шт. | 1 | 496 500,24 | 496 500,24 |
30 | РТСПД-60734-433 | Ремонтный комплект торцового уплотнения | 433 | шт. | 1 | 112 641,47 | 112 641,47 |
31 | РТСПД-60734-542 | Дроссельная втулка | 542 | шт. | 1 | 717 790,39 | 717 790,39 |
32 | РТСПД-60734-603 | Разгрузочный барабан | 603 | шт. | 1 | 1 358 651,78 | 1 358 651,78 |
* — Цены актуальны на 2026г. Для уточнения актуальной цены свяжитесь с нами по телефону или по e-mail.
